Монтажни схеми на BLUE TRONIC, версии 4.6 и 3.1

Преди да пристъпите към монтаж на газовия инжекцион, моля запознайте се с някои основни стъпки, които трябва да предприемете предварително!

Електрически монтаж на 4 цилиндров газов инжекцион
BLUE TRONIC

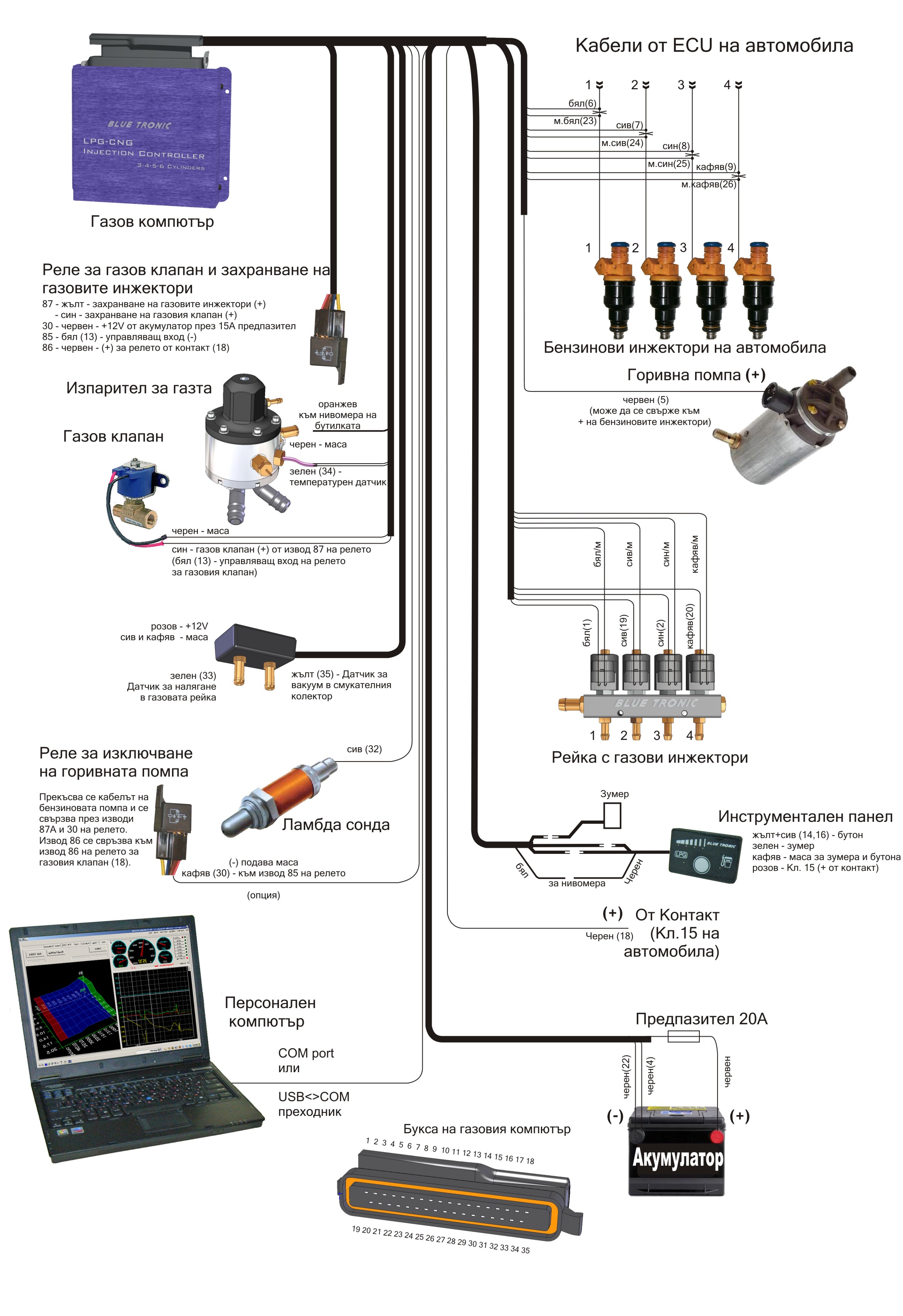

Монтажна схема на газов инжекцион BLUE TRONIC 4.6 и 3.1

  Обратно горе



Електрически монтаж на 6 цилиндров газов инжекцион
BLUE TRONIC

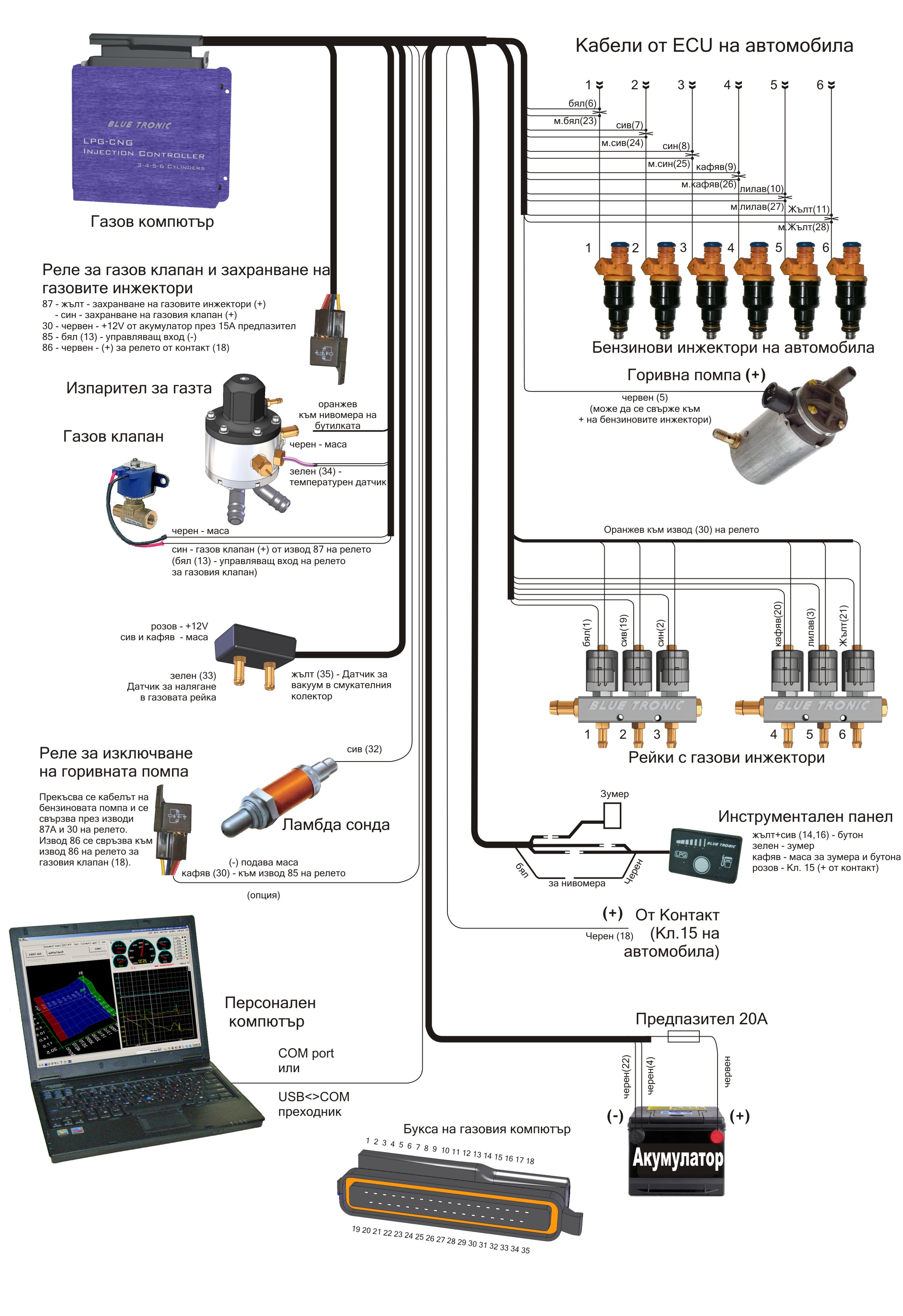

Монтажна схема газов инжекцион BLUE TRONIC 4.6 и 3.1
